如何讀懂鋰聚合物 LiPo 電池參數?

鋰聚合物(LiPo)電池因其高能量密度、輕量化以及靈活可定制的形狀，廣泛應用于無人機、電動車、智能穿戴設備及便攜式電子設備。理解 LiPo 電池的核心規格，有助于優化使用性能并確保安全。以下將對 LiPo 電池的主要規格進行詳細解析。

LiPo 電池的容量(Capacity)

LiPo 電池的容量以毫安時(mAh)或安時(Ah)為單位，表示電池可儲存的總能量。容量越高，電池在相同電流下可運行的時間越長。例如：

5000mAh 電池理論上可在 1 小時內提供 5000mA(5A)的電流。

影響：容量直接影響續航時間。以無人機為例，容量越高飛行時間越長，但重量也會增加，從而影響效率。

LiPo 電池的電壓(Voltage)

電池電壓由串聯的電芯數量決定，每個 LiPo 單體電芯都有固定的標稱電壓。常見配置如下：

● 1S：標稱 3.7V

● 2S：標稱 7.4V

● 3S：標稱 11.1V

更高電壓意味著更大的功率輸出，對高性能應用非常重要。

什么是標稱電壓(Nominal Voltage)?

標稱電壓是電芯在正常放電過程中的平均電壓，通常為 3.7V/單體。

什么是充電電壓 / 最大電壓(Charge Voltage / Maximum Voltage)?

充電滿電時單體電芯的電壓稱為最大電壓，通常為 4.2V/單體。超過此電壓充電會損壞電池，甚至引發安全風險。

什么是放電終止電壓 / 最低電壓(Cut-off Voltage / Minimum Voltage)?

電池允許放電的最低安全電壓，通常為 3.0V/單體。低于此電壓會導致電芯永久損傷。

LiPo 電池的放電規格(Discharge Specifications)

什么是放電倍率(C-rate)?

放電倍率表示電池以多快的速度釋放其容量?！癈”代表容量。例子：

● 1C：電池在 1 小時內放完全部容量

● 2C：30 分鐘放完

● 0.5C：2 小時放完

什么是最大持續放電電流(Max Continuous Discharge Current)?

最大持續放電電流是電池能夠長期、安全輸出的最大電流，單位為安培(A)。

通常會以倍率(C-rate)形式表示。

放電倍率與最大持續放電電流的關系公式

最大持續放電電流 (A)=倍率 (C)×容量 (Ah)\text{最大持續放電電流 (A)} = \text{倍率 (C)} \times \text{容量 (Ah)}最大持續放電電流 (A)=倍率 (C)×容量 (Ah)

示例：

5000mAh(5Ah)電池，最高放電倍率 20C：

20C×5Ah=100A20C \times 5Ah = 100A20C×5Ah=100A

20C 和 100A 代表同一能力，但 C 值表達為與容量的相對關系。

什么是最大脈沖放電電流(≤ 30 秒)(Max Pulse Discharge Current)?

電池在短時間(不超過 30 秒)內可承受的最大放電電流。

該限制由制造商設定，用于避免過度放電造成損壞或容量下降。

此參數通常與電機峰值功率一起決定載具的加速性能(如 0–60 mph 時間)。

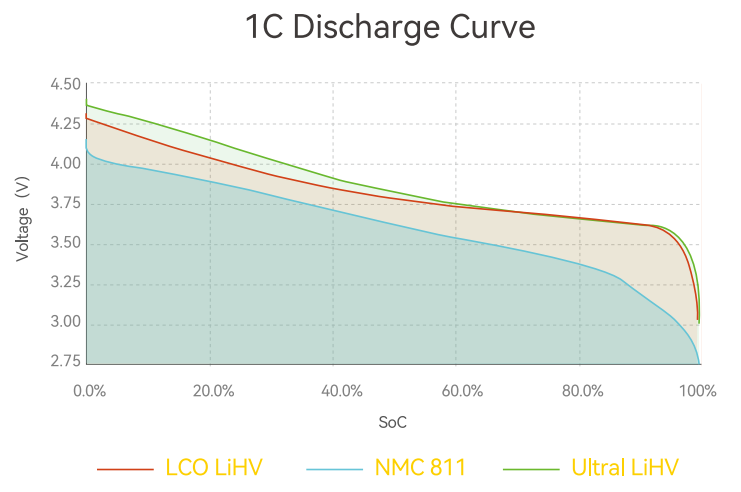

什么是放電曲線(Discharge Rate Curve)?

放電曲線是展示電池在不同放電倍率(C 值)下，電壓隨時間或容量變化趨勢的圖表。

它可以幫助用戶：

● 評估電池在不同負載下的電壓保持能力

● 判斷電池的效率、性能衰減情況

● 判斷其是否適用于特定應用場景

放電曲線的常見參數(Common Parameters of the Discharge Rate Curve)

電壓(V)：縱軸通常表示電池電壓。

容量(Ah 或 %)或時間：橫軸表示電池容量百分比(SOC)、絕對容量(Ah)或放電持續時間(分鐘/小時)。

放電倍率(C-rate)：曲線會分別繪制不同倍率下的放電情況(例如 1C、5C、10C 等)。

溫度(°C)：部分放電曲線會包含不同溫度下的性能數據，用于評估熱穩定性。

截止電壓(V)：曲線終止點表示最低安全電壓(通常為單體 3.0V)。

如何從放電曲線判斷電池性能?(How to Tell the Performance of the Battery from the Discharge Rate Curve)

1. 電壓穩定性(Voltage Stability)

理想表現：放電過程中電壓曲線平穩，波動小。

較差表現：曲線在早期快速下降或高倍率下出現明顯電壓塌陷。

2. 容量保持能力(Capacity Retention)

理想表現：不同放電倍率下容量基本一致。

較差表現：高 C 值下容量明顯下降。

3. 熱穩定性(Thermal Stability)

理想表現：不同工作溫度下曲線形狀變化不大。

較差表現：低溫或高溫下電壓塌陷、容量衰減明顯。

什么是放電深度(DOD)和荷電狀態(SOC)?

放電深度(DOD，Depth of Discharge)

表示電池已使用容量的百分比。

例如：DOD = 80% 表示電池已消耗 80% 的可用容量。

深度放電(如 ≥ 80%)會縮短循環壽命。

荷電狀態(SOC，State of Charge)

表示電池剩余能量占總容量的百分比。

例如：SOC = 50% 意味著電池剩余一半電量。

SOC 用于實時監控，DOD 多用于壽命分析。

SOC 與 DOD 的關系

SOC=100%?DODSOC = 100\% - DODSOC=100%?DOD

例子：

SOC = 70% → DOD = 30%

SOC = 40% → DOD = 60%

LiPo 電池的充電規格(Charge Specifications of a LiPo Battery)

什么是充電電流(Charge Current)?

典型充電電流是推薦的安全充電電流，通常以 C 值表示，如 0.5C 或 1C。

例如：5000mAh 電池

0.5C = 2.5A

1C = 5A

最大充電電流(Maximum Charge Current)

電池可安全承受的最高充電電流，通常比典型充電電流更高，但長期高電流充電會降低循環壽命。

什么是充電倍率(Charge Rate)?

充電倍率(C-rate)是充電電流與電池容量的比值。

1C 表示可在 1 小時內將電池充滿;C 值越高，充電越快。

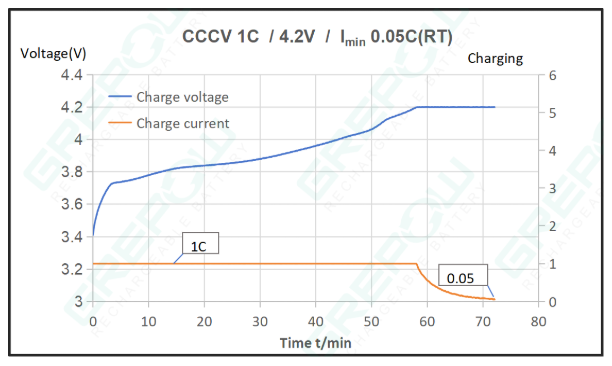

什么是充電曲線(Charge Rate Curve)?

充電曲線用于展示電流、電壓和 SOC 隨時間的變化關系。

它可用于評估以下方面：

● 電池在各階段的可充電能力

● 充電效率

● 充電過程中的安全性表現

充電曲線中的常見參數(Common Parameters in a Charge Rate Curve)

● 電壓(V)：表示電池在充電過程中的端電壓，通常顯示在縱軸。

● 荷電狀態 SOC(%)：表示電池已充入容量占總容量的百分比，通常繪制在橫軸。

● 電流(A)：表示充電過程中施加的電流。通常在充電初期較高，隨著電池接近滿電逐漸下降。

● 時間(小時)：整個充電過程所需的時間。

● 溫度(°C)：用于反映電池在充電時的熱響應，尤其是在高電流充電條件下。

典型 LiPo 電池的充電曲線包括兩個階段：

● 恒流階段(CC, Constant Current)

在此階段，充電電流保持恒定，而電壓逐漸提升。

● 恒壓階段(CV, Constant Voltage)

當電壓達到上限后，充電器維持恒定電壓，電流逐步下降，直到電池被完全充滿。

如何從充電曲線判斷電池性能?

● 充電效率(Charging Efficiency)

高性能電池具備更快、更高效的充電特性，能量損耗更低。曲線形狀可反映其能量轉換效率。

● 充電時間(Charging Time)

曲線可用于判斷達到滿電所需的時間。更短的充電時間代表更優的充電性能。

● 溫升情況(Temperature Rise)

需要觀察電池在充電過程中的溫度變化。溫度過高會加速電池老化，并帶來潛在安全風險。

● 容量保持能力(Capacity Retention)

通過對比不同周期的充電曲線，可評估電池在多次循環后容量保持的情況。

LiPo 電池的循環壽命

循環壽命指電池經歷多次充放電后，其容量下降到原始容量 80% 所能承受的循環次數。

放電深度(DOD)與溫度等因素對循環壽命影響極大。

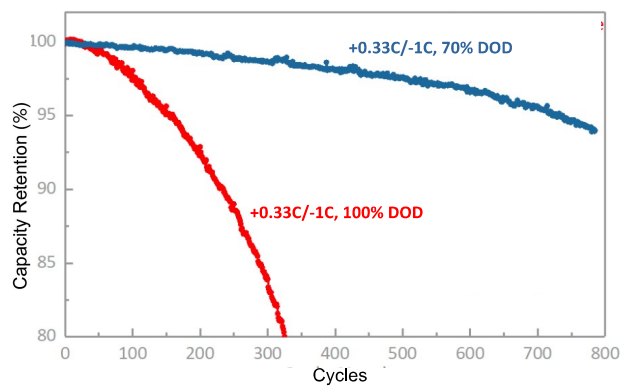

循環壽命曲線(Cycle Life Curve for a Specific DOD)

循環壽命曲線展示了放電深度(DOD)與循環壽命之間的關系。

例如：

● 在 100% DOD 下，電池可能僅能維持 300 次循環;

● 在 70% DOD 下，循環壽命可能超過 800 次。

鋰聚合物電池的能量 / 瓦時(Wh)

LiPo 電池的能量容量以瓦時(Wh)為單位計算，公式如下：

能量(Wh) = 電壓(V) × 容量(Ah)

LiPo 電池的能量密度

能量密度以 瓦時每公斤(Wh/kg) 表示，用來衡量電池相對于重量所能儲存的能量。

能量密度越高，對無人機等對重量敏感的應用越有利。

LiPo 電池的內阻

電池內部存在電阻，且充電與放電時的內阻通常不同，也會隨電池的電量狀態(SOC)變化。

當內阻升高時：電池效率會下降，熱穩定性變差，更多充電能量會轉化為熱量

通過掌握這些關鍵規范，用戶可以更好地選擇、使用和維護 LiPo 電池，確保性能最優與壽命最長。

請務必遵循制造商的建議進行安全操作與使用。
